ETC車載器を購入し、取り付けをしました。

入手したのは、PanasonicさんのCY-ET906KDというアンテナ分離型のETC車載器です。


フロントウィンドウに装着するスピーカー内蔵アンテナが音声で案内してくれるというタイプです。

アンテナ自身にも確認用の青色のLEDがついていて、ETCカード挿入＆正常状態で点灯しているという製品です。

本体を普段全く目に触れない場所に設置したかったため、これにしてみました。


これがETC車載器本体とアンテナアンテナケーブル及び電源ケーブルです。




ってことで、装着です！

バッテリーライン、Accライン、アースラインがあります。それぞれを接続します。

バッテリーライン、Accラインはヒューズから分岐させる形で取り出しました。（って接続写真は無いのですが・・・（＾＾；）




で、こちらがETC車載器本体のアップ！（どうでもいい感じ？（＾＾；）





ETC車載器本体は、ステアリングの下にある以下のケース内に装着しました。

アーバン君はここには車検証を入れてません。ってことで、今まで何も入れてなかったので有効活用って感じかな？

これなら本体は全く目に触れることはないですし、邪魔にもなりません。

グローブボックス内ということも考えたのですが、こちらには色々とモノを入れたりするのでやめました。





アンテナスピーカはフロントウィンドウのちょうどバックミラーの裏辺りに貼り付けました。

ETCの電波をちゃんと受信するために、上部の金属部より2cm以上話して貼り付けないといけないそうです。

ETCカードが挿入され、正常状態ではアンテナスピーカについているLEDが青色に点灯します。

音声とLEDのおかげでETC車載器本体が見えなくても状況確認ができます。




ちなみにアンテナケーブルはフロントウィンドウ上部のルーフの隙間を通り、Aピラー（運転席側）の樹脂カバー内を通りヒューズボックス内につながっています。

何か今回は装着過程の写真をあまり撮ってませんでした。。。

問題なく動作していますが、ETCのゲートを通るときって何かドキドキしちゃいます。（＾＾；

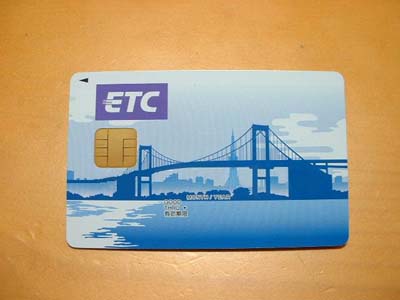

ちなみに。。 とりあえず、現在使用中のETCカードは首都高でちょこっとメリットがタイプです。（2006年8月現在）



他のETCカードも色々とチェックしてみようかなと思ってま〜す。
